補償器系列

E型球形補償接頭

作者 Admin 瀏覽發布時間 2011-04-22

名稱：E型球形補償接頭
我廠生產各種型號球形補償接頭，球形補償接頭又稱球型補償器、三維補償器或球形接頭，我公司是集球形補償接頭的研發和球形補償接頭的生產于一體的專業廠家，常年來我公司的球形補償接頭專家一直專心致力于球形補償接頭的研制工作，開發出了質量好價格低的球形補償接頭，給顧客帶來了極大的方便。

球形補償接頭性能特點

E型球形補償接頭主要適用于地面沉降大、震動大、地形復雜的管道連接。安裝在管道上后，球體可以以回轉中心在8角范圍內自由轉動，來補償管道因地基沉降、熱脹冷縮引起的撓曲。具有補償量大，占據空間小，流體阻力小，安裝方便，綜合成本低等優點。

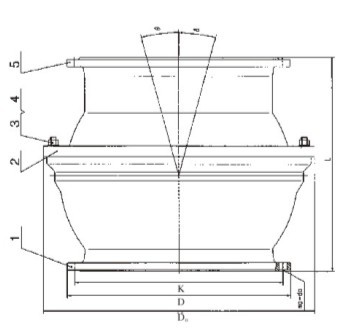

E型球形補償接頭零部件材質

序號	名稱	數量	材料
1	球殼	1	QT400-15
2	壓蓋	1	QT400-15
3	螺栓	–	不銹鋼
4	螺母	–	不銹鋼
5	球體	1	QT400-15
6	密封圈	1

E型球形補償接頭基本尺寸

公稱尺寸	D_O	L	O	法蘭連接尺寸
公稱尺寸				0.6MPa			1.0MPa			1.6MPa
DN				D	K	n-do	D	K	n-do	D	K	n-do
100	282	290	15	210	170	4-￠19	220	180	8-￠19	220	180	8-￠19
150	364	320		265	225	8-￠19	285	240	8-￠23	285	240	8-￠23
200	410	410		320	280	8-￠19	340	295	8-￠23	340	295	12-￠23
250	464	382		375	335	12-￠19	395	350	12-￠23	405	355	12-￠27
300	535	410		440	395	12-￠23	445	400	12-￠23	460	410	12-￠27
350	607	430		490	445	12-￠23	505	460	16-￠23	520	470	16-￠27
400	668	470		540	495	16-￠23	565	515	16-￠27	580	525	16-￠30
450	728	550		595	550	16-￠23	615	565	20-￠27	640	585	20-￠30
500	798	600		645	600	20-￠23	670	620	20-￠27	715	650	20-￠34
600	918	689		755	705	20-￠27	780	725	20-￠30	840	770	20-￠37
700	1056	800		860	810	24-￠27	895	840	24-￠30	910	840	24-￠37
800	1160	893		975	920	24-￠30	1050	950	24-￠34	1025	950	24-￠40
900	1310	920		1075	1020	24-￠30	1115	1050	28-￠34	1125	1050	28-￠40
1000	1443	975		1175	1120	20-￠30	1230	1160	28-￠37	1255	1170	28-￠43
1200	1693	1125	13	1405	1340	32-￠34	1455	1380	32-￠40	1485	1390	32-￠48
1400	1942	1290		1630	1560	36-￠37	1675	1590	36-￠43	-	-	-
1600	2164	1385		1830	1760	40-￠37	1915	1820	40-￠48	-	-	-
1800	2400	1580	12	2045	1970	44-￠40	2115	2020	44-￠48	-	-	-
2000	2730	1870		2265	2180	48-￠43	2325	2230	48-￠48	-	-	-
2200	2910	1950		2475	2390	52-￠43	2550	2440	52-￠56	-	-	-
2400	3135	2080		2685	2600	5-￠43	2760	2650	56-￠56	-	-

注：本尺寸符合GB/T12465-2007標準
